IP 过滤是把 IP 数据报文分成不同种类的过程，主要取决于 IP 报头中的信息。基于软件的字符串匹配已经不能跟上高速的网络传输速度，需要寻找硬件解决方案。这篇论文描述了基于 FPGA 的动态可重配置内容可寻址存储器 CAM（Content Addressable Memory）在 IP 过滤中的应用，同时在硬件中采用了 Snort 入侵监测系统（IDS）的字符串匹配规则。

网际协议（Internet Protocol) 是互联网进行网际互连的基础。随着互联网服务的快速发展，对网络的安全性提出了更高的要求，如何快速有效的过滤网络中的 IP 数据报文是一个始终需要解决的问题。

过滤 IP 数据报文是为了防止未授权用户访问内部网资源，同时限制网内用户非法使用外部服务。进行过滤之后，局域网内用户只能使用特定的服务（例如 e- mail），网外的用户也只能访问经过授权的网内资源。由于网络带宽的飞速增长，传统的基于软件的查找算法已经不能适应网络速度的飞速发展，迫切需要采用新的硬件过滤方法，方案之一就是采用内容可寻址存储器 TCAM （Ternary Content Addressable Memo－ ry）。TCAM 利用三个数值存储数据‘0’、‘1’、‘X' （不关心），每一个表项都包含数值比特串和掩码比特串。TCAM 能够在一个硬件时钟周期内完成关键字的精确匹配查找，只需要输入关键字的内容，TCAM 就会将此关键字与 CAM 中所有的表项同时进行匹配比较，最后返回匹配表项在 TCAM 中所对应的地址，如果存在多个匹配表项则返回地址最低的表项。目前主流的 IDS（Intrusion Detection Systems），例如 Snort，可以编写相应规则来完成实时协议分析、内容查找／匹配、对网络上的 IP 包登录进行测试等功能。我们可以把类似于 Snort 的规则应用到 TCAM 中，通过制定符合特定规则的表项，来实现 IP 数据报的匹配。当数据报在 TCAM 中能够找到相应的匹配项时，我们即认为它是合法的，否则予以拦截并送入后台作为异常报文处理。

为了实现快速查找，设计者必须在 PCB 板上添加一个独立的 TCAM 器件，这会增加片间延时，同时减少 PCB 板上的可用空间，从而降低电路板的系统性能。因此我们采用 FPGA 来实现 TCAM，FPGA 芯片采用 ALTERA 公司的 APEX20K1500E。

2 用FPGA实现TCAM

APEX20KE 系列芯片采用嵌入式系统模块(Em－ bedded System Blocks)实现了片内 CAM，能够提供比传统 CAM 器件更高的系统性能，同时支持 Ternary CAM。其中，每个 ESB 能够实现 32×32 的 CAM 模块，级联多个 ESB 可以实现更宽更深的 CAM。 ALTERA 公司的 Megafunction 库提供了 altcam Megafunction，运用 Quartus 软件设计工具可以十分方便对 TCAM 进行读写操作。图 1 为 altcam 的结构图。

Param eter V alue

W IDTH

W IDTH AD

NUM W ORDS

2W' IDTH AD

LPM _FILE "UNUSED" altcam LPM _FILEX "UNUSED" wrx[]patter[] M ATCH _M ODE "M UL TIPLE"

wrxused OUTPUT_REG "UNREGISTERED"

wrdelete maddress[]

wraddress[] rnbits[] OUTPUT_ACLR "ON"

wren rnfound PATTERN_REG "INCLOCK"

inclock rncount[]

inclocken PATTERN_ACLR "ON"

inaclr rdbusy W RADDRESS_ACLR "ON"

rnstart wrbusy

rnnext W RX_REG "INCLOCK" outclock

outclocken W RX_ACLR ON outaclr W RCONTROL_ACLR

ON USE_EAB

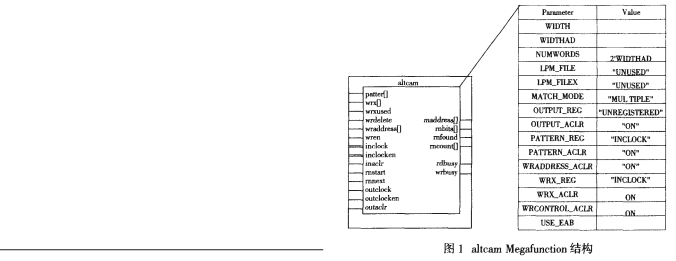

图 1 altcam Megafunction 结构

CAM 可以在初始化配置时预加载默认表项，也可以在系统运行时对表项进行实时更新。在大多数情况

Altera CAM 有三种不同的读模式：单匹配模式、多匹配模式和快速多匹配模式，其中单匹配模式适用于 CAM 里没有多个匹配项的情况。无论工作在哪种模式下，ESB 都会输出匹配数据项的编码地址或未编码地址。当用未编码地址输出时，每条信号线对应 CAM 模块里的一个表项，当输出信号线为高时，表明对应的表项和输入数据匹配（例如，假如地址为 15 的表项数据匹配，则 mbit[14]输出高电平）。通常情况下，技 在一个时钟周期内每个 ESB 最多完成 16 个表项的比术 对，因此在多匹配模式下，需要两个时钟周期才能完成 CAM 模块里所有表项的比对。而快速多匹配模式创 仅使用每个 ESB 的一半空间（即 16 个表项），因此一个时钟周期就可以输出匹配表项的地址，大大提高了新 查找速度，但同时也耗费了大量的存储空间，限制了 CAM 的总容量。图 4 展示了多匹配模式下的功能仿真波形图。

图 3 匹配关键字内容

3 制定CAM 表项规则

考虑到报头里包含了报文的地址和控制信息，我们可以从报头中提取某些域的值作为 TCAM 的匹配关键字。图 5 给出了 CAM 表项的一种配置方案。由于规则的不同，大多数的表项都存储了大量的“X”（不关心）比特位，这是因为：

◆ 并不是 IP 数据报中所有对应域都需要同表项进行匹配。比如要拦截特定主机的 IP 包时，仅仅匹配源 IP 地址就足够了。

◆ 有时 IP 地址并不是指定一个特定的主机，而是代表一个网络或者一个包含多台主机的子网，这意味着表项的某些比特位必须是“X”(不关心)。

在 CAM 中能够找到相应的匹配项时，输入数据报可以顺利通过，否则予以拦截并作为非法报文处理。由于只需判断 CAM 里是否有匹配表项，而不关心具体表项的地址，因此存在多个匹配表项并不会影响比对的结果。在图 5 中，由于在 CAM 里找不到匹配表项，源地址为 192.168.1.10 的主机不能进行 Telnet（23）服务。

虽然 Snort 给出了超过 1400 条配置规则，但通常并不需要同时应用所有的规则。Y. H. Cho 提出了一种包含 105 条规则的 IDS [3]，因此大小为 128×128 的 CAM 足以满足绝大多数的需要。另外为了有效地进行比对，路由器输入端送来的报文要暂存在 SRAM 当中，管理这些报文需要对报文进行有效的地址分配，以便对报文进行相应处理。

4 动态管理FPGA

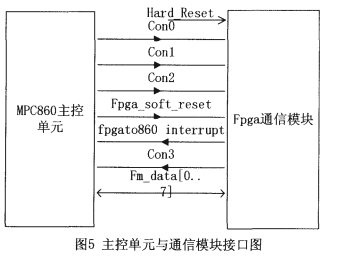

为便于管理和动态更新，FPGA 不仅要肩负对输入报文进行分类、过滤、提取关键字、进行高速查找等工作，还必须制定专门的通信模块负责与主控单元（实际采用 MPC860）进行通信。通信模块起到对下进行数据接收，对上进行状态报告的桥梁作用，是主控单元同 FPGA 进行通信的接口，主要实现以下功能：

1、监控系统的硬软复位信号，从而对整个系统进行复位。

2、向主控单元发送状态报告。主要由主控单元请求获得，从而能够实时监控系统各模块的工作状态。

3、将 FPGA 系统划分为正常工作模式和测试模式。FPGA 存在两种工作模式，一种是正常工作模式，另一种是测试模式；在正常工作模式情况下，系统正常接收网络中的数据报文；测试模式条件下，系统处于测试状态，可以将内部测试信号送出以达到快速调试的目的。

4、向主控单元提供错误报告。系统内部对一些关键部分设定监控程序，一旦有问题出现将迅速将错误信息传送给主控单元，从而方便对故障的检测。

5、将主控单元的命令信息转发给相应模块，实现FPGA 的动态更新。这样可以根据实际需要动态更新 TCAM 的表项，改变 IP 报文过滤规则。

5 总结

采用基于 FPGA 的 CAM 进行 IP 数据报文过滤是一种理想的选择。由于关键性的功能（搜索 CAM）和一些非关键性的功能（改变 CAM 内容）分别在硬件和软件中实现，因此该设计具有高度灵活性，同时比纯软件过滤有更快的处理速度，在实际中可达到 800Mbit/s.

表项宽度可变的 CAM 能够很好的应用 Snort 规

则进行字符串匹配，同时可通过软件进行动态更新。此外，CAM 模块大约只耗费了 FPGA 一半的存储资源，可以根据需要在 FPGA 内整合相关功能逻辑电路扩充电路功能。
